รายละเอียด

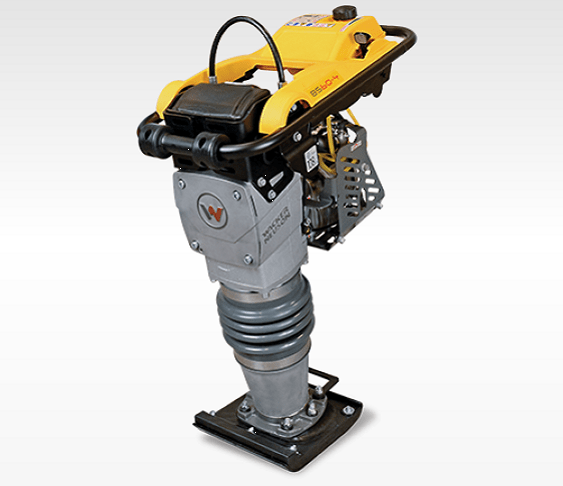

แวคเคอร์ นิวซั่น เครื่องตบกระโดดเครื่องยนต์เบนซิน รุ่น BS60-4s
Wacker Neuson Four-cycle Benzine Rammer BS60-4s
เครื่องตบกระโดด หรือเครื่องตบดินแบบกระโดด 4 จังหวะของ Wacker Neuson มีขนาดกะทัดรัดและมีสมรรถนะสูง ออกแบบมาเพื่อการบดอัดดินเหนียว ดินผสม และเม็ดดินเล็กๆ ในพื้นที่จำกัด
คุณสมบัติเครื่องตบดินแบบตบกระโดด
- มีกรองอากาศ แบบแยกส่วนเป็น 2 ส่วน แต่ละส่วนแบ่งออกเป็น 2 ชั้น ทำให้ดักจับฝุ่นละอองได้ดีทำให้ เครื่องยนต์มีอายุการใช้งานที่ยาวนานขึ้น
- กรองน้ำมันขนาดใหญ่ อย่างดี
- ท่อไอเสีย แยกออกจากตัวเครื่อง ทำให้ระบายความร้อนได้ดี
- ชุดจุกหัวเทียนเครื่องยนต์ป้องกันความร้อนและไฟฟ้าของเครื่องยนต์
- ตัวล็อคคันเร่งเครื่องยนต์อยู่ในตำแหน่งใช้งานง่าย
- ปลอกยางสปริงชุดกระแทกมีความทนทานสูง
- ชุดระบบกระแทกมีตาแมวบอกสถานะของน้ำมันหล่อลื่น
ข้อมูลทางเทคนิค
- เครื่องยนต์เบนซิน Subaru 4 จังหวะ ให้กำลังสูงสุด 3.2 แรงม้า (2.38 กิโลวัตต์)
- น้ำหนักตัวเครื่อง 71 กิโลกรัม
- ขนาดความกว้างของเพลท 280 x 337 มม. ทำด้วยเหล็กหล่อเหนียวและหนาชิ้นเดียวทั้งแผ่น
- ช่วงชัก 69 มม.
- แรงตบ 16 kN หรือ 1.6 ตัน อัตราการกระแทก 680 ครั้งต่อนาที
- ความเร็วในการทำงาน 8.8 เมตรต่อนาทีหรือครอบคลุมพื้นที่ 148 ตารางเมตรต่อชั่วโมง
- ความจุถังน้ำมัน 3 ลิตร
- อัตราการสิ้นเปลืองน้ำมัน 1.2 ลิตรต่อชั่วโมง
- มีเซนเซอร์ตัดการทำงานของเครื่องยนต์ในขณะที่น้ำมันเครื่องหมดเพื่อป้องกันความเสียหายของเครื่องยนต์
| Operating data | เครื่องตบกระโดด BS 60-4s |
|---|---|
| Operating weight kg | 71 |
| Ramming shoe size (WxL) (mm) | 280 x 336 |
| L x W x H mm | 673 x 343 x 965 |
| Stroke at the ramming shoe (mm) | 68 |
| Percussion rate max. blows/min | 680 |
| Operating speed Travel Speed m/min | 8.5 |
| Surface capacity Compaction m²/h | 143 |
| Solids diameter | 25.4 mm |
| Engine Motor | เครื่องตบกระโดด BS 60-4s |
| Engine / Motor type | WM 100 |
| Engine / Motor manufacturer | Wacker Neuson |
| Engine / Motor | air-cooled single-cylinder four-cycle gasoline engine |
| Displacement cm³ | 97 |
| Operating performance Max rated power – SAE J1995 kW | 2.4 |
| at rpm rpm | 4,200 |
| Fuel consumption l/h | 1.2 |
| Tank capacity (fuel) l | 3 |
BS50-2 BS60-2 Two-cycle Rammers เครื่องตบดิบแบบกระโดด รุ่น 2 จังหวะ
เครื่องตบกระโดด Wacker Neuson ได้รับการยอมรับในด้านมาตรฐานคุณภาพที่ดี ในวงการก่อสร้างมาอย่างยาวนาน เครื่องตบดิน แบบกระโดดเครื่องนี้ได้รับการพัฒนาเพื่อเพิ่มผลผลิต ประสิทธิภาพ และความทนทานสูงสุด เครื่องยนต์เป็นรุ่น WM 80 ซึ่งได้รับการออกแบบและสร้างโดย Wacker Neuson จุดเด่นของเครื่องตบดิน รุ่น BS50-2 BS60-2 คือมีระบบฟอกไอเสียที่ช่วยลดมลพิษให้ปล่อยออกมาต่ำกว่ามาตรฐานการปล่อยอากาศเป็นอย่างมาก และการปิดเครื่องอัตโนมัติ จะช่วยดับเครื่องยนต์หากไม่ทำงานเป็นเวลา 10 นาที ซึ่งช่วยในการประหยัดเชื้อเพลิง
- เริ่มต้นใช้งานง่าย: ทำงานได้อย่างไว้วางใจ มีโช้คอัตโนมัติพร้อมด้วยคาร์บูเรเตอร์ที่ระบายอากาศได้ดี
- ประสิทธิภาพที่โดดเด่น: อัตราการเพอร์คัชชันสูง จังหวะแรงทรงพลัง พลังงานจังหวะสูง และเดินทางล่วงหน้าได้อย่างรวดเร็ว
- ระบบกรองอากาศสามขั้นตอนพร้อมไซโคลน prefilter: ความจุสูง ทนทานยาวนาน บำรุงรักษาง่าย
- การออกแบบที่กะทัดรัดทำให้ใช้งานง่ายโดยเฉพาะในร่องลึก
- ระบบ 2 จังหวะ จะทำงานได้อย่างสมบูรณ์ในทุกมุม
| Operating data | เครื่องตบกระโดด BS50-2 | เครื่องตบกระโดด BS60-2 |
|---|---|---|
| Operating weight kg | 58 | 66 |
| Ramming shoe size (WxL) (mm)* | 250 x 330 | 280 x 330 |
| L x W x H mm | 673 x 343 x 940 | 673 x 343 x 965 |
| Stroke at the ramming shoe (mm) | 64.3 | 80 |
| Percussion rate max. blows/min | 700 | 700 |
| Operating speed Travel Speed m/min | 9.5 | 9.8 |
| Surface capacity Compaction m²/h | 142.5 | 164.6 |
| Engine Motor | เครื่องตบกระโดด BS50-2 | เครื่องตบกระโดด BS60-2 |
| Engine / Motor type | WM 80 | WM 80 |
| Engine / Motor manufacturer | Wacker Neuson | Wacker Neuson |
| Engine / Motor | air-cooled single-cylinder two-cycle gasoline engine | air-cooled single-cylinder two-cycle gasoline engine |
| Displacement cm³ | 80 | 80 |
| Gasoline / oil mixture | 100:1 | 100:1 |
| at rpm rpm | 4,400 | 4,400 |
| Fuel consumption l/h | 1 | 1.2 |
| Tank capacity (fuel) l | 3 | 3 |
| CO2 (NRSC) ** g/kWh | 1,113 | 1,113 |
** ค่าที่กำหนดของการปล่อย CO2 ระหว่างการรับรองเครื่องยนต์โดยไม่คำนึงถึงการใช้งานของเครื่อง
เครื่องตบกระโดดเครื่องยนต์ดีเซล Wacker Neuson รุ่น DS70 เป็นเครื่องจักรที่ที่มีความสมดุล ปล่อยก๊าซคาร์บอนไดออกไซด์ในปริมาณที่ต่ำ และมีขนาดกะทัดรัด เหมาะอย่างยิ่งสำหรับการตบอัดดิน
- เครื่องตบดินรุ่นเครื่องยนต์ดีเซล เป็นเครื่องยนต์ที่เป็นมิตรต่อสิ่งแวดล้อมมากที่สุด ซึ่งทำให้เป็นตัวเลือกที่สมบูรณ์แบบสำหรับงานบดอัดในสนามเพลาะที่มีการระบายอากาศไม่ดี
- ฝาครอบลดเสียงรบกวนของเครื่องยนต์และแผ่นรองที่ส่งไปยังผู้ปฏิบัติงาน
- ถังน้ำมันเชื้อเพลิงขนาดใหญ่ ทำจากวัสดุที่ป้องกันการกัดกร่อน ถูกติดตั้งพร้อมกรองทำความสะอาดในถัง ช่วยให้มีอายุการใช้งานที่ยาวนานและไม่ต้องทำการบำรุงรักษาบ่อย
- เพื่อความสะดวกในการใช้งานของผู้ใช้งาน เครื่องตบดินทำงานโดยการใช้คันโยกเดียว ในการเริ่มทำงาน ควบคุมความเร็ว และดับเครื่องยนต์
- ระบบป้องกันการสั่นสะเทือนที่ด้ามจับช่วยลดการสั่นสะเทือนถึงมือ (HAV) และช่วยเพิ่มความสะดวกสบายของผู้ใช้งาน
| Operating data | เครื่องตบกระโดด DS70 |
|---|---|
| Operating weight kg | 83 |
| Ramming shoe size (WxL) (mm) | 330 x 340 mm |
| L x W x H mm | 740 x 370 x 1000 mm |
| Stroke at the ramming shoe (mm) | 75 |
| Percussion rate max. blows/min | 667 blows/min |
| Operating speed Travel Speed m/min | 8.8 m/min |
| Surface capacity Compaction m²/h | 174 m²/h |
| Centrifugal force | 21 kN |
| Engine Motor | DS70 |
| Engine / Motor type | L 48 |
| Engine / Motor manufacturer | Yanmar |
| Engine / Motor | air-cooled single-cylinder diesel engine |
| Displacement cm³ | 211 cm³ |
| Operating performance (SAE J1349) | 2.8 kW |
| at rpm rpm | 3,450 rpm |
| Fuel consumption l/h | 0.9 l/h |
| Tank capacity (fuel) l | 4.2 l |
เครื่องตบดินแบบกระโดด รุ่นแบตเตอร์รี่ มีจุดเด่นคือ การใช้พลังงานจากแบตเตอร์รี่ทำให้สามารถทำงานโดยปลอดมลพิษโดยสิ้นเชิง ช่วยปกป้องทั้งสิ่งแวดล้อมและผู้ปฏิบัติงานในระหว่างการทำงาน เครื่องตบกระโดด AS50e ช่วยให้สามารถทำงานในบริเวณที่มีการระบายอากาศได้ไม่ดี หรือในบริเวณที่อาจเกิดอันตรายจากการทำงานโดยเครื่องยนต์ที่ใช้น้ำมันเชื้อเพลิง ด้วยการพัฒนาที่พิเศษของเครื่องตบดินกระโดดรุ่นแบตเตอร์รี่ ทำให้ผู้ใช้งานได้รับการสั่นสะเทือนที่มือต่ำ (HAV) ในระหว่างการปฏิบัติงาน และทำให้การทำงานปราศจากมลพิษ
- 100% ไร้มลภาวะ
- 55% ต้นทุนการทำงานลดลงเมื่อเทียบกับเครื่องตบกระโดดแบบน้ำมันเบนซิน
- ประสิทธิภาพการตบอัดเทียบเท่ากับเครื่องตบกระโดดแบบใช้น้ำมันเบนซิน
- ด้ามจับถูกออกแบบให้มีการสั่นสะเทือนต่อมือต่ำ (HAV)
- มอเตอร์ไฟฟ้าที่ไม่ต้องการการบำรุงรักษา และสตาร์ทง่ายเพียงแค่กดปุ่ม
| Operating data | เครื่องตบกระโดด AS50e |
|---|---|
| Operating weight (kg) | 70.4 |
| Weight without battery (WxL) (mm) | 61 kg |
| Ramming shoe size | 280 x 340 mm |
| LL x W x H mm | 610 x 361 x 1,050 mm |
| P Percussion rate max. blows/min | 680 blows/min |
| Battery run time | 0.5h |
| Range per battery charge | 270 m |
| Impact force | 16 kN |
| Engine Motor | AS50e |
| Engine / Motor type | Asynchronous engine |
| Engine / Motor manufacturer | Wacker Neuson |
| Rated performance | 2.1 kW |
| Rated current | 41 A |
| Rated voltage | 51 V |
| Battery | AS50e |
| Type of battery | Li-Ion |
| Weight | 9.4 kg |
| L x W x H | 220 x 290 x 194 mm |
| Energy content | 1,008 Wh |
