รายละเอียด

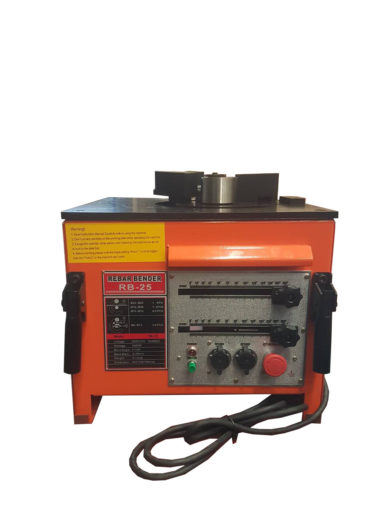

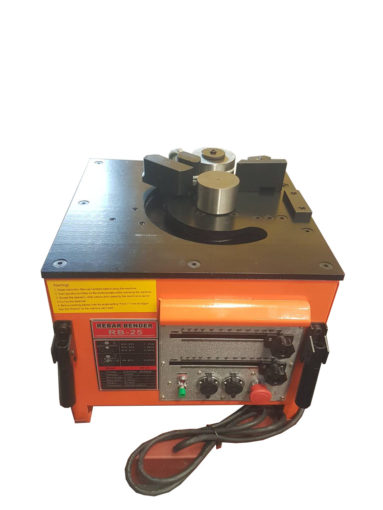

เครื่องดัดเหล็ก 25 mm. รุ่นขนาดเล็ก แบบพกพา BECO
พร้อมชุดอุปกรณ์เสริมสำหรับดัดเหล็กปลอก
Electric Rebar Benders RB-25
เครื่องดัดเหล็กเส้น เหล็กข้ออ้อย เหล็กปลอก 6-25 mm.
รับประกัน 2 ปี ส่งฟรีทั่วประเทศ
จำหน่าย และรับซ่อมเครื่องดัดเหล็กทุกยี่ห้อ
เครื่องดัดเหล็กเส้นไฟฟ้า ดัดเหล็กเส้นกลมเหล็กข้ออ้อย รุ่นขนาดพกพา (Electric Rebar Benders) ที่ช่วยให้การทำงานง่ายขึ้น มีขนาดเล็ก นำหนักเบา จึงเป็นอุปกรณ์คู่ใจของผู้รับเหมาขนาดเล็ก ที่ต้องการความคล่องตัว
https://youtu.be/PjSiKqay7bk?si=msY5-xYT4N8oVjbC
- สามารถดัดเหล็กเกรด SD40 ได้ถึงขนาด 25มม. องศาการดัดกว้าง 0-180 องศา
- ราคาประหยัด โดยเฉพาะลูกค้าที่มีงบประมาณจำกัด
- ใช้ยืดแก้เหล็กเส้นที่พับมาได้
- ออกแบบให้มีขนาดเล็กเพื่อให้ง่ายต่อการขนย้าย
- น้ำหนักเพียง 91 กิโลกรัม เคลื่อนย้ายง่าย สะดวก
- กำลังมอเตอร์ 1.6Kw หรือ 2 แรงม้า
- ใช้ไฟฟ้า 220 V (single phase) 50 Hz เสียบไฟบ้านทั่วไปใช้งานได้ทันที ทำให้สามารถจบงานดัดเหล็กได้ทุกที่
- ใช้งานง่าย เพียงเลือกลูกดัดให้ตรงกับ r(องศา) ของเหล็กที่ต้องการ ปรับองศา แล้วกดสวิตช์
- มีมือจับยก 4มุม ช่วยให้สะดวกในการเคลื่อนย้าย สามารถยกได้ด้วยคนเพียง 2 คน
- Body เครื่องเป็นเหล็กหนา รองรับการวางเหล็กเส้น 32mm ได้สบายๆ
- ปลอดภัยด้วย safety switch สวิตช์ตบทั้งหน้า และหลังเครื่อง

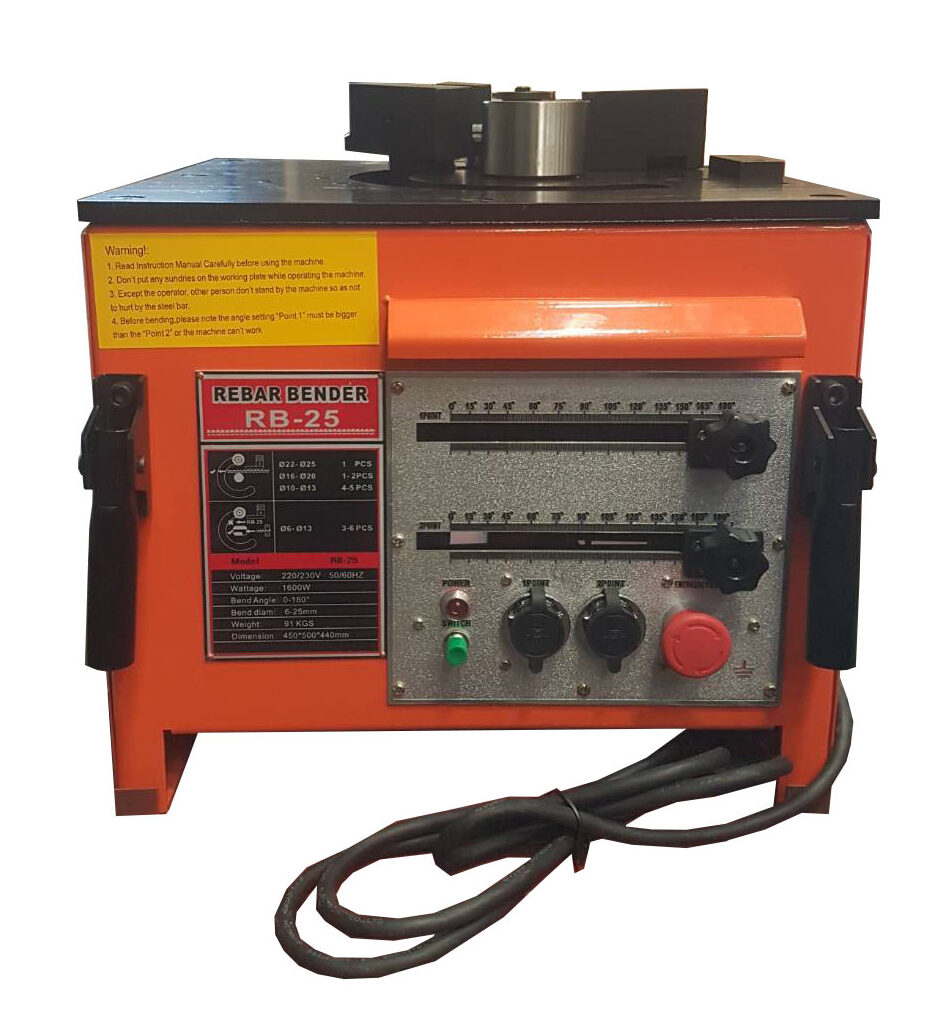

- มีช่องปรับองศาดัด 2ช่อง สำหรับสวิตช์ 2ตัว แยกกัน
- ช่องคายขี้ฝุ่นเหล็กด้านบนลงใต้เครื่อง
- รับประกัน 2 ปี ทั้งอะไหล่และค่าแรง
- จัดส่งทั่วประเทศ มีอะไหล่ครบพร้อมบริการ
ชุดอุปกรณ์ของเครื่องดัดเหล็กไฟฟ้า RB-25 ประกอบด้วย
1.เครื่องดัดเหล็ก RB-32 1 เครื่อง
2.สวิทช์เท้าเหยียบ 2 ชุด
3.คู่มือการใช้งาน 1 เล่ม
4.โมดูลดัดเหล็ก 6-13 มม 1 อัน

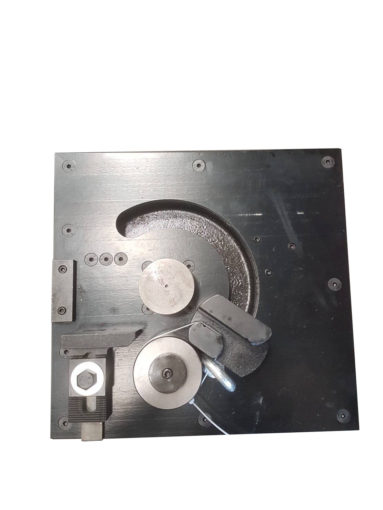

5.แกนตัวนิ่ง (Fixed idler wheel) ขนาด 78 มม. 1 อัน
6.ลูกดัดเหล็กตัววิ่ง (Gyre idler wheel) ขนาด 94 มม. 1 อัน
การจับคู่แกนตัวนิ่ง และลูกดัดเหล้กตัววิ่ง RB-25
ขนาดเหล็กเส้น | แกนตัวนิ่ง | ลูกดัดเหล็กตัววิ่ง | จำนวนเหล็กเส้นที่ดัดได้ |
|---|---|---|---|
Ø22- Ø25 | Ø78 | Ø94 | 1 pcs |
| Ø16- Ø20 | Ø78 | Ø94 | 1-2 pcs |
| Ø10- Ø13 | Ø78 | Ø94 | 4-5 pcs |
| Ø6- Ø13 | module | Ø94 | 3-6 pcs |
Main Parameters
Model | เครื่องดัดเหล็ก RB-25 |
|---|---|
Voltage +- 5% | 110V/230V |
| Wattage | 1700W/1600W |
| Net weight | 91 KGS |
| Bending speed | 5-6s |
| Max rebar diameter | 25 mm. |
| Min rebar diameter | 6 mm. |
| Machine size | 450*500*440 mm |
วิธีการใช้งาน
- เชื่อมต่อสายไฟของเครื่องดัดเหล็กกับแหล่งจ่ายไฟ 110V / 220V หากเครื่องติดไฟแสดงสถานะเปิดจะสว่างขึ้น ซึ่งหมายถึงเครื่องพร้อมสำหรับการทำงาน และสามารถเริ่มทำงานได้เลย
- เลือกขนาดของแกนดัดตัวนิ่งและแกนดัดตัววิ่งให้ถูกต้อง
- ทำการตั้งแกนดัดตัวนิ่ง แกนดัดตัววิ่ง และปรับระยะห่างของช่องวางเหล็กเส้น ตามขนาดเหล็กที่ต้องการดัด
- ทำการเชื่อมต่อสวิทช์เท้าเหยียบไปที่จุด 1,2 ให้แน่น เพื่อให้สะดวกในการทำงาน
- ปรับมุมที่ต้องการดัด ด้วยการเลื่อนตัวปรับองศาไปทางซ้ายหรือขวา หลังจากปรับมุมที่ต้องการได้แล้ว ให้ทำการล็อคตัวตั้งค่ามุม
- ตัวปรับการตั้งองศาตัวที่ 1 จะใช้สำหรับตั้งสวิตช์เท้าเหยียบที่เชื่อมต่อกับรูที่ 1 เช่น หากต้องการดัดมุม 180 องศาโดยใช้สวิตช์เท้าเหยียบที่ 1 ให้เลื่อนตัวปรับองศาตัวที่ 1 ไปที่ 180 องศา หลังจากนั้นเมื่อเหยียบสวิตช์ที่ 1 เครื่องจะทำการดัดเหล็กเป็นมุม 180 องศา
- ตัวปรับการตั้งองศาตัวที่ 2 จะใช้สำหรับตั้งสวิตช์เท้าเหยียบที่เชื่อมต่อกับรูที่ 2 เช่น หากต้องการดัดมุม 90 องศาโดยใช้สวิตช์เท้าเหยียบที่ 1 ให้เลื่อนตัวปรับองศาตัวที่ 2 ไปที่ 90 องศา หลังจากนั้นเมื่อเหยียบสวิตช์ที่ 2 เครื่องจะทำการดัดเหล็กเป็นมุม 90 องศา
- ผู้ปฏิบัติงานต้องยืนอยู่ด้านนอกทิศทางการทำงานของเครื่องดัดเหล็กเส้น
- เมื่อกดสวิตช์เริ่มต้น หรือสวิตช์เท้าเหยียบ เครื่องทำการหมุนดัดเหล็กเส้นให้เป็นมุมตามที่ตั้งค่าไว้
- เมื่อพบความผิดปกติบางอย่างในระหว่างการใช้งาน ต้องกดปุ่มหยุดฉุกเฉินเพื่อปิดการทำงานของเครื่อง
- โปรดจำไว้ว่า เมื่อทำการดัด มุมองศาของจุดที่ 1 จะต้องมากกว่าจุดที่ 2 มิฉะนั้นเครื่องจะไม่สามารถทำงานได้ตามปกติ
